Hi,

die Idee einer Rastfeder zum besseren Einstellen des Lenksäulenscharniers von Tern-Falträden vom Velowerk (velowerk.ch, suche nach "springlock)" habe ich als 3D-Druckteil umgesetzt.

Die Feder verhindert, dass sich die Einstellung für das Lenksäulenscharnier automatisch löst, ermöglicht es aber, trotzdem das Spiel vernünftig einzustellen/nachzustellen (was mit Schraubensicherung nicht möglich ist).


Mit dem 3D-Druckteil lassen sich Falträder einfach und billig nachrüsten, die noch nicht mit der neuen Metallfeder ausgerüstet sind.

Um die größere Steigung der alten Einstellschraube zu kompensieren, könnte darüber nachgedacht werden, die Feder nicht sechs- sondern zwölfeckig zu machen. Ich bin mit der Funktion der Feder in ihrer jetzigen Form aber sehr zufrienden.


Vielleicht ist das ja jemandem zu etwas nütze. Wenn gewünscht, kann ich mal schauen, ob ich das Modell als Step-Datei hochlade.

Viele Grüße
Robs

robs hat geschrieben: ↑Do Okt 10, 2019 12:08 am Vielleicht ist das ja jemandem zu etwas nütze. Wenn gewünscht, kann ich mal schauen, ob ich das Modell als Step-Datei hochlade.

Tolles Teil, und das aus einem Drucker.

In den 70ern konnte man über die Hirngespinste in Raumschiff Enterprise, wie z.B. den Replikator, nur müde lächeln, jetzt ist er Realität. Per Step-Datei mal eben Hardware durchs Netz teleportieren.

Erst einmal möchte ich sagen: Daumen hoch - Super Lösung, an die Du dich da gemacht hast.

Hatte das vor geraumer Zeit bei Velowerk (auf dessen Seiten ich immer gern stöber) gelesen. Dort benötigt man scheinbar einen ganz neuen Verschluss, wenn man es ändern wollte. Und er scheint das auch nicht als Nachrüstoption angedacht zu haben. Von daher hatte ich es gelesen und wieder verdrängt. Bis ich neulich las, dass es bei Tern in die Serie wandert.

Mir ist mal mein rotes Loctite ausgelaufen – und der nahegelegene Autohandel hatte nur Loctite 243 im Angebot. Was soll ich sagen – mit dem roten Zeuch hatte ich es nicht geschafft, aber mit dem hab ich seit einigen Jahren Ruhe bei meinen Stellschrauben an beiden Tern`s. Ich falte mind. einmal am Tag – aber es lockert sich dadurch nichts mehr - im Gegensatz zu früher.

Wenn es deine Lösung zu kaufen gäbe, würde ich sicher zuschlagen – die ist ja viel zweckmäßiger. Da ich aber nur einen Laserdrucker habe, kann ich dir leider nicht selbst dann nicht nacheifern wenn Du die Datei online stellst. Oder nur mit viel Mühe bei einer Firma, die es dann druckt. Muss ich mal gucken ob hier was in der Nähe ist und ob der irgendwelche Hemmungen bezüglich möglicher Schutzrechte hat.

(an einem Replikator wäre ich sehr interessiert – wenn der auch bei Nachtisch + Eis funktioniert )

Motte hat geschrieben: ↑Fr Okt 11, 2019 9:08 am (an einem Replikator wäre ich sehr interessiert – wenn der auch bei Nachtisch + Eis funktioniert )

Wird wahrscheinlich auch nicht mehr lange dauern. Vorher kann man sich aber wahrscheinlich schon das ganze Fahrrad selbst ausdrucken.

https://www.rennrad-news.de/news/s-work ... m-drucker/

https://www.3dnatives.com/de/top-12-3d- ... 210520181/

Gruß
Reimund

Hallo Robs!
Das ist ja eine ganz tolle Sache! Würdest Du vielleicht so nett sein und für Menschen ohne eigenen 3D-Drucker einige Examplare zu drucken und zu verkaufen? Ich würde glatt zwei Stück nehmen. (Und wenn es auch beim Dahon Mµ passt, sogar drei.

Motte hat geschrieben: ↑Fr Okt 11, 2019 9:08 am ... Mir ist mal mein rotes Loctite ausgelaufen – und der nahegelegene Autohandel hatte nur Loctite 243 im Angebot. ...

Das rote Zeuch war dann wohl 222 (niedrigfest). Dem würde ich an der Stelle auch nicht trauen. 272 ist auch rot und hochfest. Das wird es nicht gewesen sein. Meine Bolzen haben noch die originale, blaue Pampe und verstellen sich nicht von alleine. Wenn die Pampe nicht mehr greift, helfe ich mit 243 nach.

... Muss ich mal gucken ob hier was in der Nähe ist und ob der irgendwelche Hemmungen bezüglich möglicher Schutzrechte hat. ...

Ab und an schaue ich in den Kleinanzeigen, ob ein funktionsfähiger 3D-Drucker in der Nähe für kleines Geld zu finden ist. Dabei ist mir aufgefallen, dass viele Bastler das Drucken als Dienstleistung anbieten. Auf professioneller Ebene macht das z.B. Beta-Layout.

Hi,

Würdest Du vielleicht so nett sein und für Menschen ohne eigenen 3D-Drucker einige Examplare zu drucken und zu verkaufen?

Das kann ich gerne machen. Dann wärst du quasi der beta-Tester . Ich werde voraussichtlich aber erst nächste Woche dazu kommen.

Viele Grüße
Robs

Hi,

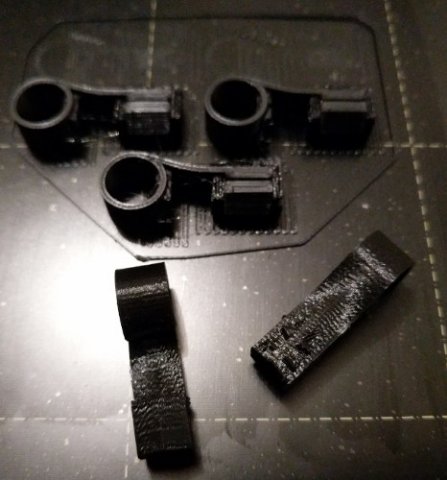

ich hab mal eine Mini-Serie von 5 Stück aufgelegt. Das Material ist übrigens PET-G.

Ich würde die für 0,50€ das Stück verkaufen, zzgl. 1,50 Versand als Großbrief im gepolsterten Umschlag.
Was vielleicht noch dazu gesagt werden sollte: für das Rahmengelenk passen sie bei mir leider nicht.

Wer Interesse an einer Feder hat, schreibe mir eine PN.

Viele Grüße
Robs

Ich hatte ein paar von Robs gekauft und neulich die erste am Vorbau des Verge Duo montiert. Musste ein klein wenig zurecht geschnitten werden, aber passt ansonsten prima. Ist ein tolles Gefühl jetzt das Gelenk zu justieren und dabei zu wissen: das wird jetzt viel länger so bleiben, wie es soll!

Hallo Bob406,

wo musstest du noch etwas wegschneiden? Vielleicht lässt sich das Modell für eine Version 2.0 anpassen.

Viele Grüße
Robs
